Radar Cross Section

Relasi Antara Diameter Hidrometeor dan Radar Cross Section

Besarnya diameter hidrometeor terhadap panjang gelombang (lambda) frekuensi operasional radar akan menghasilkan tiga zona hamburan (scattering), yaitu :

  • Zona Hamburan Rayleigh
  • Zona Hamburan Mie
  • Zona Hamburan Optik
Karateristik dari ketiga zona hamburan (scattering region / zone) tsb dapat dilihat pada ilustrasi gambar 1.


Gambar 1.

Terlihat bahwa, pada Rayleigh Scattering, hamburan akan menyebar ke segala arah dibanding dengan datangnya sinar yang menabrak obyek tsb. Pada Mie Scattering, hamburan yang kembali ke sumber sinar akan lebih kecil dibandingkan yang menjauh dari sumber sinar. Sedangkan pada Optic Scattering sinar yang kembali ke arah sumber sinar dibanding dengan yang menjauh akan semakin lebih kecil.

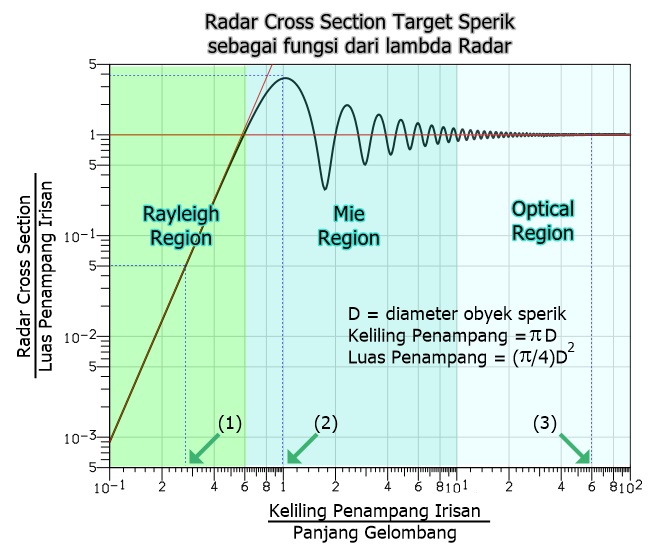

Grafis relasi RCS thd diameter (yang dinormalisir thd lambda) disajikan pada grafik di bawah ini (gambar 2).


Gambar 2.

Catatan : artikel ini hanya utk test fitur blogger yang baru saja.
